QOS on dual uplink and/or internal interface

[ QUOTE ]
Hi All,

Seen much debate on QOS

- can only use it on External i/f
- does not work for outbound traffic
- works/does not work

It has done exactly what it said on the tin in the couple of implementations where I have used this.

Any quick reasons why

1. External vs. Internal: only QOS on the external interface?  Is it a user confusion issue or a software confusion issue please?

2. Number of interfaces:
    a) Does QOS only work on one interface?
    b) What about a dual uplinks?
    c) Dual uplinks with different BW?

3. Can all data streams through the firewall be controlled at point of entry using QOS with QOS switched on on all interfaces?

So could I use my internal "downlink" QOS to strangle uplinking BitTorrent traffic to 128k which is half of my uplink available.  Is this practical?

Thanks in advance for replies.

All the best, Adrien

[/ QUOTE ]
HOw do you ahve QOS setup so that it works?  I would love to give it a shot.

Hi William,

Setup steps for me:
- Used ADSL router to find actual negotiated bandwidths.
- Set Astaro up/downlink to that minus 10%.
- Used LiveLog to ensure ftp=low & RA=high filter rules were triggering.
- Monitored transmitted real audio streams using separate internet connection.
- Used Astaro to monitor for QOS discarding traffic from low and medium priority queues.

We found the high priority RealAudio transmission for a customer was still dropping out.  This was nothing to do with QOS but everthing to do with a crappy hub.  Its collision lights were flashing on simultaneously whenever we triggered heavy FTP traffic.  Ditched that for a £60 hub.  Problem solved.  No dropouts.

In Astaro we then throttled back the allowed uplink bandwidth from 200k to 20k to prove the QOS functionality.  The FTP traffic was strangled off to a crawl relative to the RA traffic.  RA traffic happily consumed the same 16k as before.

My conclusion: QOS does exactly what is says on the tin.

Caveat: if there is no discarded traffic from your Low and Medium priority queues when you get problems with high priority traffic like VoIP, etc. then you may as well have QOS switched off (or you may just have a crappy hub/router/ISP dropping traffic like we found).


Still very interested other people's experience of QOS for controlling both up and downlink traffic.

1. Using it on multiple interfaces?
2. Using it in both directions?
3. Using it for  Dual Uplink?

Thanks in advance and Best Regards,

[ QUOTE ]
Hi William,

Setup steps for me:
- Used ADSL router to find actual negotiated bandwidths.
- Set Astaro up/downlink to that minus 10%.
- Used LiveLog to ensure ftp=low & RA=high filter rules were triggering.
- Monitored transmitted real audio streams using separate internet connection.
- Used Astaro to monitor for QOS discarding traffic from low and medium priority queues.

We found the high priority RealAudio transmission for a customer was still dropping out.  This was nothing to do with QOS but everthing to do with a crappy hub.  Its collision lights were flashing on simultaneously whenever we triggered heavy FTP traffic.  Ditched that for a £60 hub.  Problem solved.  No dropouts.

In Astaro we then throttled back the allowed uplink bandwidth from 200k to 20k to prove the QOS functionality.  The FTP traffic was strangled off to a crawl relative to the RA traffic.  RA traffic happily consumed the same 16k as before.

My conclusion: QOS does exactly what is says on the tin.

Caveat: if there is no discarded traffic from your Low and Medium priority queues when you get problems with high priority traffic like VoIP, etc. then you may as well have QOS switched off (or you may just have a crappy hub/router/ISP dropping traffic like we found).


Still very interested other people's experience of QOS for controlling both up and downlink traffic.

1. Using it on multiple interfaces?
2. Using it in both directions?
3. Using it for  Dual Uplink?

Thanks in advance and Best Regards,

[/ QUOTE ]

Well as i noted in many previous posts....on the EXACT same machine..v4 qos works fine..v5/6 doesn't work at all.  I know i get 750 out of 768 so i set my qos at 725 or 700.  I then put everything into the low priority queue and put my counter-striek and teamspeak servers into the high priority.  After waiting 5 minutes I tried an sftp upload.  The counter-strike servers and teamspeak servers were destroyed as ALL bandwidth was taken.  The Astaro QOS simply would not function.  It's not the hardware as the astaro 4 works fine for QOS.  I have also tried ipcop which uses the same QOS philosophy.  It's not a network problem as i have a fully switched network and i don't use hubs.

[ QUOTE ]
Hi William,

Setup steps for me:
- Used ADSL router to find actual negotiated bandwidths.
- Set Astaro up/downlink to that minus 10%.
- Used LiveLog to ensure ftp=low & RA=high filter rules were triggering.
- Monitored transmitted real audio streams using separate internet connection.
- Used Astaro to monitor for QOS discarding traffic from low and medium priority queues.

We found the high priority RealAudio transmission for a customer was still dropping out.  This was nothing to do with QOS but everthing to do with a crappy hub.  Its collision lights were flashing on simultaneously whenever we triggered heavy FTP traffic.  Ditched that for a £60 hub.  Problem solved.  No dropouts.

In Astaro we then throttled back the allowed uplink bandwidth from 200k to 20k to prove the QOS functionality.  The FTP traffic was strangled off to a crawl relative to the RA traffic.  RA traffic happily consumed the same 16k as before.

My conclusion: QOS does exactly what is says on the tin.

Caveat: if there is no discarded traffic from your Low and Medium priority queues when you get problems with high priority traffic like VoIP, etc. then you may as well have QOS switched off (or you may just have a crappy hub/router/ISP dropping traffic like we found).


Still very interested other people's experience of QOS for controlling both up and downlink traffic.

1. Using it on multiple interfaces?
2. Using it in both directions?
3. Using it for  Dual Uplink?

Thanks in advance and Best Regards,

[/ QUOTE ]
You said you scaled back the allowed upload.  Could you post a screenie of your QOS settings in your webadin please?

William,

Let me restate what I did to make uplink QOS work:

1. Set uplink BW for QOS to less that the actual effective uplink bandwidth of the ISP.
2. Made sure the right packet filter rules caught the right traffic types, i.e. the low priority rules caught the low priority traffic, etc.
3. Then kept reducing the uplink BW for QOS until I saw QOS discarding packets from Low, then the Medium and eventually the high priority queues.

This confirmed that uplink QOS was working as designed.  Once we confirmed this - we started looknig for the real reason for the apparent QOS problem - and found a crappy hub.  Your problem may be PMTU from your server to the internet.  It may be lack of CPU power.  It may be random packet discards in the ISP when your uplink utilisation exceeds, say 30k.  It could be a million reasons.  Your V4 QOS might have worked because it only ever chucked out 29k but the new one can chuck out 120k.  I really dont know.

Please confirm yourself using similar steps to the above and post your findings.

Then can we please get back to my orginal questions?

Adrien.

[ QUOTE ]
Hi All,

Seen much debate on QOS

- can only use it on External i/f
- does not work for outbound traffic
- works/does not work

It has done exactly what it said on the tin in the couple of implementations where I have used this.

Any quick reasons why

1. External vs. Internal: only QOS on the external interface?  Is it a user confusion issue or a software confusion issue please?

2. Number of interfaces:
    a) Does QOS only work on one interface?
    b) What about a dual uplinks?
    c) Dual uplinks with different BW?

3. Can all data streams through the firewall be controlled at point of entry using QOS with QOS switched on on all interfaces?

So could I use my internal "downlink" QOS to strangle uplinking BitTorrent traffic to 128k which is half of my uplink available.  Is this practical?

Thanks in advance for replies.

All the best, Adrien

[/ QUOTE ]
1. YOu can only qos outbound traffic not inbound.
2. AFAIK multiple outbound interfaces can be used via policy based routing and the QOs for each one is independant of the other.
3.  all outgoing data streams can be QOS'ed.  Incoming cannot
4. no.  traffic from the internet is condiered incoming and cannot be qos'ed.  outgoing traffic can be split between multiple WAN interfaces and each one can be a different speed and therefore a different QOs setup.  You have to used ASL 6's policy based routing to handle multiple WAN interfaces.

[ QUOTE ]
William,

Let me restate what I did to make uplink QOS work:

1. Set uplink BW for QOS to less that the actual effective uplink bandwidth of the ISP.
2. Made sure the right packet filter rules caught the right traffic types, i.e. the low priority rules caught the low priority traffic, etc.
3. Then kept reducing the uplink BW for QOS until I saw QOS discarding packets from Low, then the Medium and eventually the high priority queues.

This confirmed that uplink QOS was working as designed.  Once we confirmed this - we started looknig for the real reason for the apparent QOS problem - and found a crappy hub.  Your problem may be PMTU from your server to the internet.  It may be lack of CPU power.  It may be random packet discards in the ISP when your uplink utilisation exceeds, say 30k.  It could be a million reasons.  Your V4 QOS might have worked because it only ever chucked out 29k but the new one can chuck out 120k.  I really dont know.

Please confirm yourself using similar steps to the above and post your findings.

Then can we please get back to my orginal questions?

Adrien.

[/ QUOTE ]
https://community.sophos.com/products/unified-threat-management/astaroorg/f/61/t/57046

Hi,

Do these assumptions stack up for more experienced people here, please?

1. Any packet filter rule (for say FTP) will mark packets travelling in both directions as Low, Medium or High - default being Medium.

2. Overload of the ingress port (download QOS) results in randomly selected packets being discarded regardless of whether they may be low(p2p), medium or high(voip) priority.

3. It is only on egress from the firewall (both internal or external interfaces) that the lower priority packets can be discarded in favour of higher priority packets.

4. The QOS policy must be designed to avoid packet discards on ingress(download) in favour of egress(upload) to protect high priority traffic.

5. The QOS setting 1024:512:128:128: sets maximum allowed bandwidths, i.e. it is not bandwidth reservation.  So 1024:512:1024:128 would be valid....

6. Its right to enable/set QOS on all the physical ports.


Thanks in advance,

Adrien.

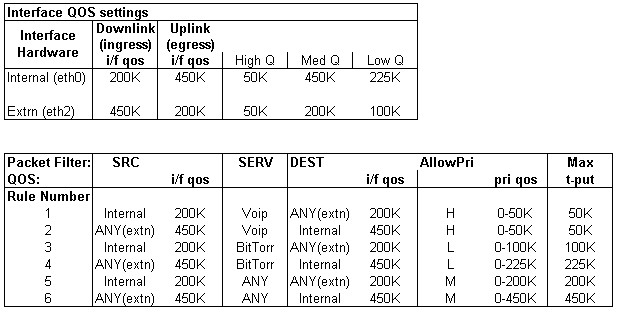

p.s. my current half tested QOS setup in graphic

[ QUOTE ]
Hi,

Do these assumptions stack up for more experienced people here, please?

1. Any packet filter rule (for say FTP) will mark packets travelling in both directions as Low, Medium or High - default being Medium.

2. Overload of the ingress port (download QOS) results in randomly selected packets being discarded regardless of whether they may be low(p2p), medium or high(voip) priority.

3. It is only on egress from the firewall (both internal or external interfaces) that the lower priority packets can be discarded in favour of higher priority packets.

4. The QOS policy must be designed to avoid packet discards on ingress(download) in favour of egress(upload) to protect high priority traffic.

5. The QOS setting 1024:512:128:128: sets maximum allowed bandwidths, i.e. it is not bandwidth reservation.  So 1024:512:1024:128 would be valid....

6. Its right to enable/set QOS on all the physical ports.


Thanks in advance,

Adrien.
p.s. my current half tested QOS setup in graphic

[/ QUOTE ]
1. Technically yes
2. no.  downloaded data canot be qosed as this time if ever jsut due to te nature of tcp/ip.
3.  yes
4.  not really.  QOS is only effective on egress not ingress
5.  I don't know on that one.
6.  yes
