Route zu weiteren Subnetzen im Remotenetz der RED

Tobias Friedenauer

Hallo,



Folgende Konstellation ist im Einsatz:



Ein Standort ist per RED15 als Standard/Getrennt angebunden. An diesem Standort übernimmt ein zentraler Layer 3 Switch das Routing innerhalb des Netzwerkes. Standard Route des Switch zeigt auf die Sophos RED 15.

Auf dem Switch sind meherer VLANs konfiguriert. Auf der UTM ist eine statische Route zu den Subnetzen über den L3 Switch gepfelgt.

Es funktioniert alles, bis auf den Internetzugang der VLANs welches sich aus Sicht der RED hinter dem L3 Switch befinden.

Dem Anschein nach  kennt die RED wohl die Route zu den abgetrennten Subnetzen nicht. Wie können der RED die Routen zu den Subnetzen bekannt gemacht werden?



Vorab vielen Dank für jeden Lösungsvorschlag!

Gruß

Tobias



This thread was automatically locked due to age.
  • 0

    Hi,



    kannst Du ein kleines Schaubild machen?

  • 0 in reply to ThorstenSult

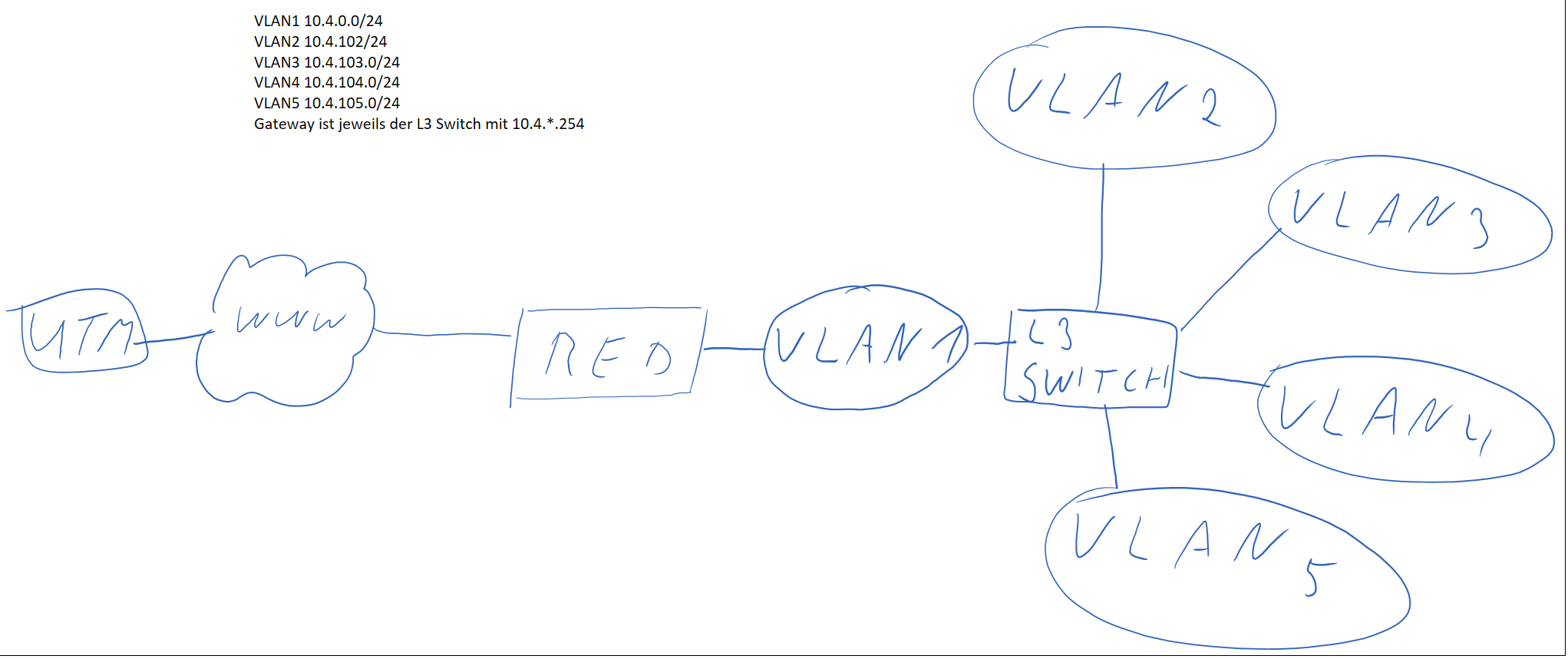

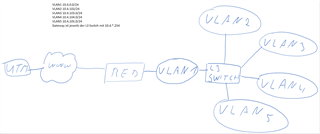

    Verzeiht mir meine "Zeichenkünste" xD

    Aber ich hoffe der Aufbau wird dadurch etwas transparenter.



  • 0 in reply to Tobias Friedenauer

    Welches Gerät macht denn die Einwahl vor der RED? Das wird ja auch ein Router sein. Kennt der denn die einzelnen Subnetze?



    Was gibt ein Traceroute von einem Client zu z.B. 8.8.8.8 raus?



    Funktioniert DNS?

  • 0 in reply to ThorstenSult

    Was vor der RED hängt kann ich im Moment nicht genau sagen. Versuche ich aber in Erfahrung zu bringen. Schätze aber mal dass ein Router davor hängt. Ich gehe davon aus dass die RED die Adressen per NAT umsetzt, somit sollte das kein Problem sein.

    Ein Tracert/Pathping von den VLAN 2-5 geht bis zum Switch durch, von der RED kommt dann ein Timeout.

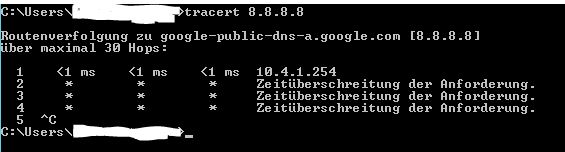

    Anbei ein Beispiel aus einem weiteren VLAN mit 10.4.1.0/24. Dieses ist wie die anderen VLANs ebenfalls durch den L3 Switch geroutet.

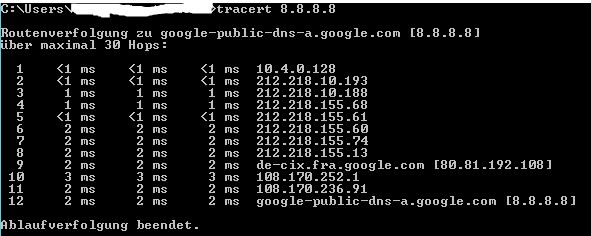

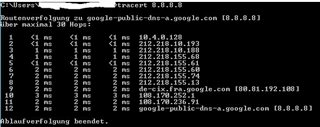

    Ein Tracert vom VLAN1 geht durch bis zum Ziel:

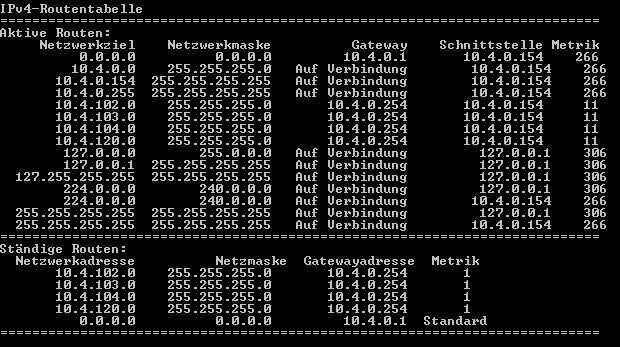

    Was mir etwas seltsam vorkommt, ist dass hier die 10.4.0.128 als Hop angegeben wird, was laut mac Adresse ebenfalls die Sophos Red ist. Die Red verteilt per DHCP das Gateway 10.4.0.1. Auf dem Client sind keine routen mit dem Gateway 10.4.0.128 gepflegt.

    Beim Tracert zu z.b. google.com wir die Adresse korrekt aufgelöst.

  • 0 in reply to Tobias Friedenauer

    Ok,



    also die RED maskiert eigentlich nicht. Du hast ja den Modus Standart/Getrennt, dann sollte die RED auch nur die Netze zum Hauptstandort routen. Der Rest wird unbehandelt zum lokalen Router geschickt.



    Deine RED wird ja auf dem WAN-Port via DHCP oder fix ein Gateway hinterlegt haben. Ist das aus einem Vlan erreichbar? Wenn nein, fehlt vermutlich die Rückroute auf dem lokalen Router.

  • 0 in reply to ThorstenSult

    OK, Vielen Dank für den Tip!

    Das werde ich gleich prüfen.

    Gibt es eine Möglichkeit die IP Konfiguration der RED WAN Schnittstelle auszulesen?

    Eine SSH Verbindung lässt die RED zu, aber wie sind hier die Login Daten?

    (EDIT: per SSH konnte ich mich einloggen, aber die Auswahl der Befehle ist sehr eingeschränkt)

    Leider ist dort niemand vor Ort, der mir nähere Auskünfte erteilen kann.

  • 0 in reply to Tobias Friedenauer

    Weiß ich so jetzt nicht. Aber Du kannst das RED einmal im Webmin deaktivieren und wieder aktiveren. Im Livelog steht dann irgendwo, welche Adresse es auf dem WAN-Port hat.



    Also z.B. so:



    command '{"data":{"wan1_ip":"192.168.178.20","mobile_signal_strength":"","wan2_ip":"","uplink":"WAN1","uplink_state":"0"},"type":"STATUS"}'



    GW kann man vielleicht errarten.

  • 0 in reply to ThorstenSult

    Hat geklappt, die Red hat direkt eine öffentliche Adresse 212.x.x.x bekommen.

  • 0 in reply to Tobias Friedenauer

    Hi,



    wohin zeigt denn die Null Route vom L3 Switch ?

    Auf die RED ?

    Was ist das für ein Switch ?

    Oder habe ich was überlesen und es läuft schon ?

    [EDIT] Hast du ACLs auf dem Switch, welche den Traffic von den gerouteten Netzen erlauben?
    Bei Juniper z.B muss man das extra erlauben,
    da die büchsen default deny any haben. [/EDIT]



    Cheers,
    Chris

  • 0 in reply to ChrisBKA

    Hi!



    nein, funktioniert leider noch nicht.

    der Switch ist ein HP 2920-48G, die default Route zeigt auf die RED.

    ACL ist per default deaktiviert.



    Mich lässt der Gedanke nicht los dass die RED die Route in die VLANs nicht kennt, denn wenn ich die RED aus den VLAN2-5 anpinge läuft dies gegen einen Timout. Andere IPs im VLAN1 kann ich problemlos pingen sofern diese die Route in die entsprechenden Netze gepflegt haben.
