Site-to-Site IPSec VPN

delirious
Hi there,

i got a problem with s2s IPSec VPN between Astaro UTM and a GenIP UMTS Router.

The Router got an dynamic public IP and is set up to initiate the VPN with PSK.

The Astaro should responde the request but it doesn't work.

Earlier this day I got the failure that maybe the PSK isn't same on both systems but after I had checked this the message is another.

2012:12:05-14:30:27 utm pluto[9217]: packet from 88.128.209.173:500: received Vendor ID payload [XAUTH]
2012:12:05-14:30:27 utm pluto[9217]: packet from 88.128.209.173:500: ignoring Vendor ID payload [RFC 3947]
2012:12:05-14:30:27 utm pluto[9217]: packet from 88.128.209.173:500: received Vendor ID payload [Dead Peer Detection]
2012:12:05-14:30:27 utm pluto[9217]: "S_REF_IpsRoaGenip_2"[1] 88.128.209.173 #4: responding to Main Mode from unknown peer 88.128.209.173
2012:12:05-14:30:28 utm pluto[9217]: "S_REF_IpsRoaGenip_2"[1] 88.128.209.173 #4: Peer ID is ID_FQDN: 'GenIP'
2012:12:05-14:30:28 utm pluto[9217]: "S_REF_IpsRoaGenip_2"[2] 88.128.209.173 #4: deleting connection "S_REF_IpsRoaGenip_2"[1] instance with peer 88.128.209.173 {isakmp=#0/ipsec=#0}
2012:12:05-14:30:28 utm pluto[9217]: "S_REF_IpsRoaGenip_2"[2] 88.128.209.173 #4: sent MR3, ISAKMP SA established
2012:12:05-14:30:29 utm pluto[9217]: "S_REF_IpsRoaGenip_2"[2] 88.128.209.173 #4: received Delete SA payload: deleting ISAKMP State #4
2012:12:05-14:30:29 utm pluto[9217]: "S_REF_IpsRoaGenip_2"[2] 88.128.209.173: deleting connection "S_REF_IpsRoaGenip_2"[2] instance with peer 88.128.209.173 {isakmp=#0/ipsec=#0}


I don't know why the connection could be established first and then deleted.
Maybe someone can help me.

By the way, i tried same with remote IPsec Connection but this won't work aswell.

Cheers delirious


This thread was automatically locked due to age.
  • 0
    Hi, delirious, and welcome to the User BB!

    Please [Go Advanced] below and attach pictures of your 'IPsec Connection' and 'Remote Gateway'.  Also show the corresponding information from the GenIP UMTS Router.

    Cheers - Bob
  • 0 in reply to BAlfson
    Hi Bob,

    thanks for your reply.

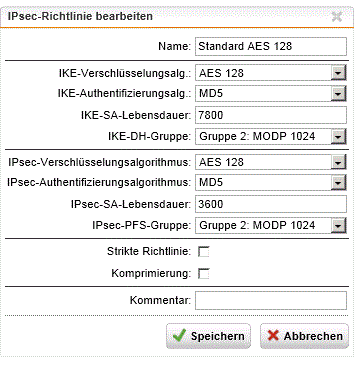

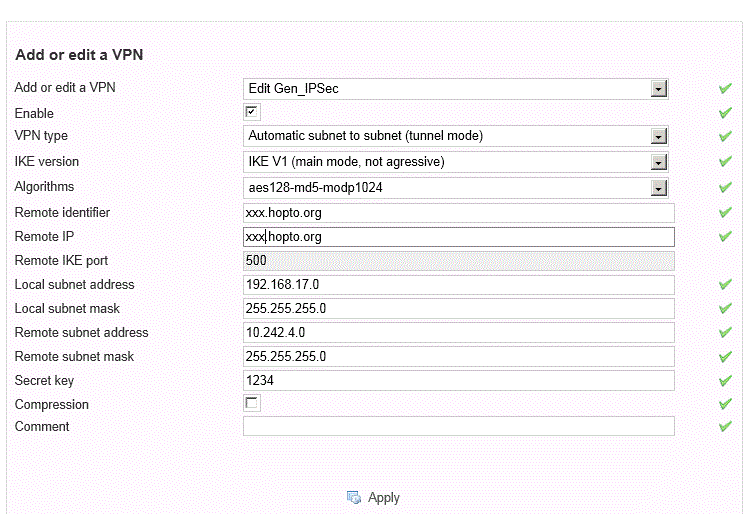

    I attached pictures from GenIP settings and Astaro settings.

    These are the messages i get every time i try to connect.

    2012:12:06-15:46:31 kathargo pluto[27637]: |

    2012:12:06-15:46:31 kathargo pluto[27637]: | *received 136 bytes from 88.128.74.137:500 on eth1

    2012:12:06-15:46:31 kathargo pluto[27637]: packet from 88.128.74.137:500: received Vendor ID payload [XAUTH]

    2012:12:06-15:46:31 kathargo pluto[27637]: packet from 88.128.74.137:500: received Vendor ID payload [RFC 3947]

    2012:12:06-15:46:31 kathargo pluto[27637]: packet from 88.128.74.137:500: received Vendor ID payload [Dead Peer Detection]

    2012:12:06-15:46:31 kathargo pluto[27637]: | preparse_isakmp_policy: peer requests PSK authentication

    2012:12:06-15:46:31 kathargo pluto[27637]: | creating state object #6 at 0x8225300

    2012:12:06-15:46:31 kathargo pluto[27637]: | ICOOKIE: 15 53 40 c0 b1 c1 40 7c

    2012:12:06-15:46:31 kathargo pluto[27637]: | RCOOKIE: 5c 29 75 82 07 1c eb 63

    2012:12:06-15:46:31 kathargo pluto[27637]: | peer: 58 80 4a 89

    2012:12:06-15:46:31 kathargo pluto[27637]: | state hash entry 12

    2012:12:06-15:46:31 kathargo pluto[27637]: | inserting event EVENT_SO_DISCARD, timeout in 0 seconds for #6

    2012:12:06-15:46:31 kathargo pluto[27637]: "S_GenIP"[2] 88.128.74.137 #6: responding to Main Mode from unknown peer 88.128.74.137

    2012:12:06-15:46:31 kathargo pluto[27637]: | inserting event EVENT_RETRANSMIT, timeout in 10 seconds for #6

    2012:12:06-15:46:31 kathargo pluto[27637]: | next event EVENT_RETRANSMIT in 10 seconds for #6

    2012:12:06-15:46:32 kathargo pluto[27637]: |

    2012:12:06-15:46:32 kathargo pluto[27637]: | *received 236 bytes from 88.128.74.137:500 on eth1

    2012:12:06-15:46:32 kathargo pluto[27637]: | ICOOKIE: 15 53 40 c0 b1 c1 40 7c

    2012:12:06-15:46:32 kathargo pluto[27637]: | RCOOKIE: 5c 29 75 82 07 1c eb 63

    2012:12:06-15:46:32 kathargo pluto[27637]: | peer: 58 80 4a 89

    2012:12:06-15:46:32 kathargo pluto[27637]: | state hash entry 12

    2012:12:06-15:46:32 kathargo pluto[27637]: | state object #6 found, in STATE_MAIN_R1

    2012:12:06-15:46:32 kathargo pluto[27637]: "S_GenIP"[2] 88.128.74.137 #6: NAT-Traversal: Result using RFC 3947: no NAT detected

    2012:12:06-15:46:32 kathargo pluto[27637]: | inserting event EVENT_NAT_T_KEEPALIVE, timeout in 60 seconds

    2012:12:06-15:46:32 kathargo pluto[27637]: | inserting event EVENT_RETRANSMIT, timeout in 10 seconds for #6

    2012:12:06-15:46:32 kathargo pluto[27637]: | next event EVENT_RETRANSMIT in 10 seconds for #6

    2012:12:06-15:46:32 kathargo pluto[27637]: |

    2012:12:06-15:46:32 kathargo pluto[27637]: | *received 76 bytes from 88.128.74.137:500 on eth1

    2012:12:06-15:46:32 kathargo pluto[27637]: | ICOOKIE: 15 53 40 c0 b1 c1 40 7c

    2012:12:06-15:46:32 kathargo pluto[27637]: | RCOOKIE: 5c 29 75 82 07 1c eb 63

    2012:12:06-15:46:32 kathargo pluto[27637]: | peer: 58 80 4a 89

    2012:12:06-15:46:32 kathargo pluto[27637]: | state hash entry 12

    2012:12:06-15:46:32 kathargo pluto[27637]: | state object #6 found, in STATE_MAIN_R2

    2012:12:06-15:46:32 kathargo pluto[27637]: "S_GenIP"[2] 88.128.74.137 #6: Peer ID is ID_FQDN: 'GenIP.com'

    2012:12:06-15:46:32 kathargo pluto[27637]: | peer CA: %none

    2012:12:06-15:46:32 kathargo pluto[27637]: | current connection is a full match -- no need to look further

    2012:12:06-15:46:32 kathargo pluto[27637]: | offered CA: %none

    2012:12:06-15:46:32 kathargo pluto[27637]: | inserting event EVENT_SA_REPLACE, timeout in 7530 seconds for #6

    2012:12:06-15:46:32 kathargo pluto[27637]: "S_GenIP"[2] 88.128.74.137 #6: sent MR3, ISAKMP SA established

    2012:12:06-15:46:32 kathargo pluto[27637]: | next event EVENT_NAT_T_KEEPALIVE in 60 seconds

    2012:12:06-15:46:33 kathargo pluto[27637]: |

    2012:12:06-15:46:33 kathargo pluto[27637]: | *received 92 bytes from 88.128.74.137:500 on eth1

    2012:12:06-15:46:33 kathargo pluto[27637]: | ICOOKIE: 15 53 40 c0 b1 c1 40 7c

    2012:12:06-15:46:33 kathargo pluto[27637]: | RCOOKIE: 5c 29 75 82 07 1c eb 63

    2012:12:06-15:46:33 kathargo pluto[27637]: | peer: 58 80 4a 89

    2012:12:06-15:46:33 kathargo pluto[27637]: | state hash entry 12

    2012:12:06-15:46:33 kathargo pluto[27637]: | state object #6 found, in STATE_MAIN_R3

    2012:12:06-15:46:33 kathargo pluto[27637]: | ICOOKIE: 15 53 40 c0 b1 c1 40 7c

    2012:12:06-15:46:33 kathargo pluto[27637]: | RCOOKIE: 5c 29 75 82 07 1c eb 63

    2012:12:06-15:46:33 kathargo pluto[27637]: | peer: 58 80 4a 89

    2012:12:06-15:46:33 kathargo pluto[27637]: | state hash entry 12

    2012:12:06-15:46:33 kathargo pluto[27637]: | state object #6 found, in STATE_MAIN_R3

    2012:12:06-15:46:33 kathargo pluto[27637]: "S_GenIP"[2] 88.128.74.137 #6: received Delete SA payload: deleting ISAKMP State #6

    2012:12:06-15:46:33 kathargo pluto[27637]: | ICOOKIE: 15 53 40 c0 b1 c1 40 7c

    2012:12:06-15:46:33 kathargo pluto[27637]: | RCOOKIE: 5c 29 75 82 07 1c eb 63

    2012:12:06-15:46:33 kathargo pluto[27637]: | peer: 58 80 4a 89

    2012:12:06-15:46:33 kathargo pluto[27637]: | state hash entry 12

    2012:12:06-15:46:33 kathargo pluto[27637]: | next event EVENT_NAT_T_KEEPALIVE in 59 seconds


    cheers delirious
  • 0
    Usually, it doesn't pay to have debug enabled.  Like this last log, there's often no information added by the extra lines.

    This appears to be a policy mismatch.  You might need to create a custom policy in the Astaro to match one offered by the other side.  The other thing I wonder about in the configuration on the other side is "88.128.74.137 #6: Peer ID is ID_FQDN: 'GenIP.com'" as genip.com does not resolve to that IP address.

    Cheers - Bob
  • 0
    Hi Bob,

    the FQDN GenIP.com is just an example. The real one will resolve to the right IP address.

    The custom policy should match with Astaro and GenIP.

    cheers delirious
  • 0
    It's hard to tell if they match.  Is there a table they supply that shows what that policy name implies for the other parameters?

    Cheers - Bob
    PS Just to confirm, neither side is NATting the IPsec packets - correct?
  • 0 in reply to BAlfson
    No, they doesn't supply a table which shows it.

    But earlier I had had a connection with another hardware firewall.
    On GenIP Side both IKE and IPSec settings are AES128-MD5-1024.

    There is no hardware that NAT the connection. Router get an public IP directly and Astaro is connected via Modem to Backbone.

    Greets delirious
  • 0
    Hey there,
    we localized the problem.

    GenIP supports only FQDN  FQDN
    Astaro doesn't support this. Just IP  FQDN, am I right?

    Cheers delirious
  • 0
    Astaro supports FQDN  FQDN.  Configure that in the Remote Gateway definition.

    Cheers - Bob
  • 0
    Hi Bob,

    thanks for reply.

    When Astaro is just in respond-mode than you can't.
    The dropdown field is grayed out.

    delirious
