iPhone VPN and Web

yozh
Hello,

I have a successful tunnel (Cisco)back to astaro  7.507 with iPhone 4 iOS 4.0.1 and access to local network is fine, but I can browse the internet, I do not wish to do a split tunnel, I would like to tunnel thru my home network. Can this be done and what exactly should I be doing ? Because right now its telling me that Im not connected to the internet on the phone.


This thread was automatically locked due to age.
  • 0
    Please show a picture of the 'Global' tab of 'Cisco™ VPN client'.  Are you getting name resolution for your internal network?

    Cheers - Bob
  • 0
    I think I`m not getting DNS, I did try L2TP over IPSec and it works, I did have to use 4.2.2.2 as a DNS as it couldnt use astaro it self, but on Cisco VPN it cant even do that, but via IP it does work, so not 100% sure what the issue is. Attached is the Global tab
  • 0 in reply to yozh
    Pushing of the DNS servers to Cisco clients is supported only in ASG V8. I think you might want to upgrade. =)
  • 0 in reply to d12fk
    Pushing of the DNS servers to Cisco clients is supported only in ASG V8. I think you might want to upgrade. =)



    Ok so, I did it, I went to V8, and still no go. I specify network as ANY and it doesnt go anywhere, so I can only specify the local network, so it seems to only wana do split tunnel. Am I doing something wrong ?
  • 0
    Could you post the IPsec log snippet where you connect with the iPhone, please.
  • 0

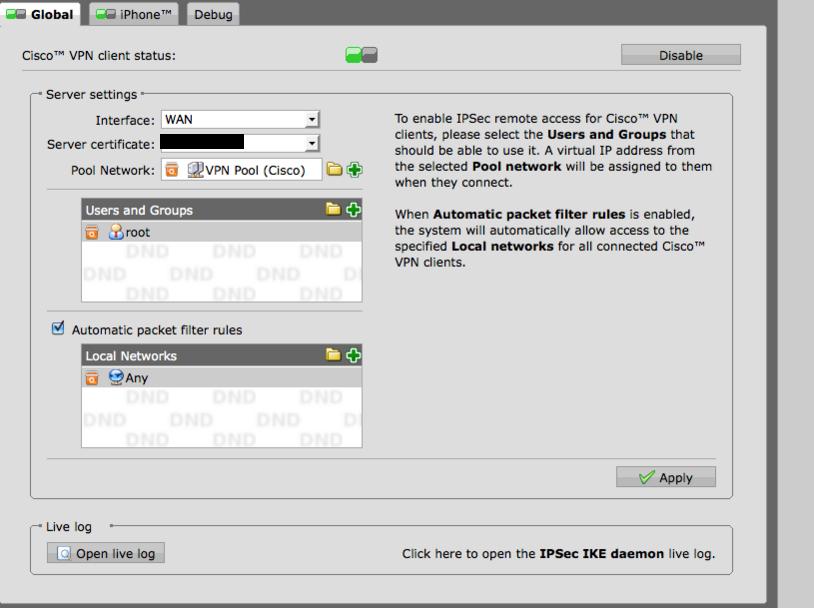

    Ok here we go, here is the screen shot....



    and the log


    Live Log: IPSec VPN
    Filter:
    	Autoscroll
    2010:09:26-09:28:08 vpn pluto[7109]: loading secrets from "/etc/ipsec.secrets"
    2010:09:26-09:28:08 vpn pluto[7109]: loaded PSK secret for ***.***.***X.*** %any
    2010:09:26-09:28:08 vpn pluto[7109]: loaded private key from 'vpn.yozh.us.pem'
    2010:09:26-09:28:08 vpn pluto[7109]: loading ca certificates from '/etc/ipsec.d/cacerts'
    2010:09:26-09:28:08 vpn pluto[7109]: loaded ca certificate from '/etc/ipsec.d/cacerts/Bundle_StartCA.pem'
    2010:09:26-09:28:08 vpn pluto[7109]: loaded ca certificate from '/etc/ipsec.d/cacerts/VPN Signing CA.pem'
    2010:09:26-09:28:08 vpn pluto[7109]: loading aa certificates from '/etc/ipsec.d/aacerts'
    2010:09:26-09:28:08 vpn pluto[7109]: loading ocsp certificates from '/etc/ipsec.d/ocspcerts'
    2010:09:26-09:28:08 vpn pluto[7109]: loading attribute certificates from '/etc/ipsec.d/acerts'
    2010:09:26-09:28:08 vpn pluto[7109]: Changing to directory '/etc/ipsec.d/crls'
    2010:09:26-09:28:43 vpn pluto[7109]: packet from 166.137.9.122:47802: received Vendor ID payload [RFC 3947]
    2010:09:26-09:28:43 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [4df37928e9fc4fd1b3262170d515c662]
    2010:09:26-09:28:43 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [8f8d83826d246b6fc7a8a6a428c11de8]
    2010:09:26-09:28:43 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [439b59f8ba676c4c7737ae22eab8f582]
    2010:09:26-09:28:43 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [4d1e0e136deafa34c4f3ea9f02ec7285]
    2010:09:26-09:28:43 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [80d0bb3def54565ee84645d4c85ce3ee]
    2010:09:26-09:28:43 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [9909b64eed937c6573de52ace952fa6b]
    2010:09:26-09:28:43 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [draft-ietf-ipsec-nat-t-ike-03]
    2010:09:26-09:28:43 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [draft-ietf-ipsec-nat-t-ike-02]
    2010:09:26-09:28:43 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [draft-ietf-ipsec-nat-t-ike-02_n]
    2010:09:26-09:28:43 vpn pluto[7109]: packet from 166.137.9.122:47802: received Vendor ID payload [XAUTH]
    2010:09:26-09:28:43 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [Cisco-Unity]
    2010:09:26-09:28:43 vpn pluto[7109]: packet from 166.137.9.122:47802: received Vendor ID payload [Dead Peer Detection]
    2010:09:26-09:28:43 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:47802 #19: responding to Main Mode from unknown peer 166.137.9.122:47802
    2010:09:26-09:28:44 vpn pluto[7109]: packet from 166.137.9.122:47802: received Vendor ID payload [RFC 3947]
    2010:09:26-09:28:44 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [4df37928e9fc4fd1b3262170d515c662]
    2010:09:26-09:28:44 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [8f8d83826d246b6fc7a8a6a428c11de8]
    2010:09:26-09:28:44 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [439b59f8ba676c4c7737ae22eab8f582]
    2010:09:26-09:28:44 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [4d1e0e136deafa34c4f3ea9f02ec7285]
    2010:09:26-09:28:44 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [80d0bb3def54565ee84645d4c85ce3ee]
    2010:09:26-09:28:44 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [9909b64eed937c6573de52ace952fa6b]
    2010:09:26-09:28:44 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [draft-ietf-ipsec-nat-t-ike-03]
    2010:09:26-09:28:44 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [draft-ietf-ipsec-nat-t-ike-02]
    2010:09:26-09:28:44 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [draft-ietf-ipsec-nat-t-ike-02_n]
    2010:09:26-09:28:44 vpn pluto[7109]: packet from 166.137.9.122:47802: received Vendor ID payload [XAUTH]
    2010:09:26-09:28:44 vpn pluto[7109]: packet from 166.137.9.122:47802: ignoring Vendor ID payload [Cisco-Unity]
    2010:09:26-09:28:44 vpn pluto[7109]: packet from 166.137.9.122:47802: received Vendor ID payload [Dead Peer Detection]
    2010:09:26-09:28:44 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:47802 #20: responding to Main Mode from unknown peer 166.137.9.122:47802
    2010:09:26-09:28:44 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:47802 #19: NAT-Traversal: Result using RFC 3947: peer is NATed
    2010:09:26-09:28:45 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:47802 #19: ignoring informational payload, type IPSEC_INITIAL_CONTACT
    2010:09:26-09:28:45 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:47802 #19: Peer ID is ID_DER_ASN1_DN: 'C=us, L=local, O=local, CN=root, E=steven.sh@gmail.com'
    2010:09:26-09:28:45 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:47802 #19: crl not found
    2010:09:26-09:28:45 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:47802 #19: certificate status unknown
    2010:09:26-09:28:45 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:47802 #19: we have a cert and are sending it
    2010:09:26-09:28:45 vpn pluto[7109]: | NAT-T: new mapping 166.137.9.122:47802/44116)
    2010:09:26-09:28:45 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #19: sent MR3, ISAKMP SA established
    2010:09:26-09:28:45 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #19: sending XAUTH request
    2010:09:26-09:28:45 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #19: parsing XAUTH reply
    2010:09:26-09:28:45 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #19: extended authentication was successful
    2010:09:26-09:28:45 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #19: sending XAUTH status
    2010:09:26-09:28:46 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #19: parsing XAUTH ack
    2010:09:26-09:28:46 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #19: received XAUTH ack, established
    2010:09:26-09:28:46 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #19: parsing ModeCfg request
    2010:09:26-09:28:46 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #19: unknown attribute type (28683)
    2010:09:26-09:28:46 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #19: peer requested virtual IP %any
    2010:09:26-09:28:46 vpn pluto[7109]: acquired existing lease for address 10.242.5.1 in pool 'VPN Pool (Cisco)'
    2010:09:26-09:28:46 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #19: assigning virtual IP 10.242.5.1 to peer
    2010:09:26-09:28:46 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #19: sending ModeCfg reply
    2010:09:26-09:28:46 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #19: sent ModeCfg reply, established
    2010:09:26-09:28:46 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #21: responding to Quick Mode
    2010:09:26-09:28:46 vpn pluto[7109]: id="2201" severity="info" sys="SecureNet" sub="vpn" event="Connection started" username="root" variant="ipsec" srcip="166.137.9.122" virtual_ip="10.242.5.1"
    2010:09:26-09:28:47 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #21: Dead Peer Detection (RFC 3706) enabled
    2010:09:26-09:28:47 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[5] 166.137.9.122:44116 #21: IPsec SA established {ESP=>0x0bacdfe3


    If I change to internal network, ofcourse it creates a split tunnel and works for internal only.
  • 0
    Everything looks OK in the log: "sent MR3, ISAKMP SA established" and "IPsec SA established". Can you access the internal servers when you use "Any" as local network? If so, it could be a missing NAT. With what address do the packets leave toward the default gateway?
  • 0 in reply to d12fk
    Everything looks OK in the log: "sent MR3, ISAKMP SA established" and "IPsec SA established". Can you access the internal servers when you use "Any" as local network? If so, it could be a missing NAT. With what address do the packets leave toward the default gateway?


    No, internal or external is not accessible when ANY is there, only works with Internal
  • 0
    Could you check if there's any incoming packets from the iPhone? Run `tcpdump -ni any esp` in a root shell on the ASG and look for IPsec ESP packets from the IP address of your iPhone. Are there any?
  • 0 in reply to d12fk
    Could you check if there's any incoming packets from the iPhone? Run `tcpdump -ni any esp` in a root shell on the ASG and look for IPsec ESP packets from the IP address of your iPhone. Are there any?



    Interesting I dont see any packets even with internal as allowed. I checked just in case and NATing is allowed, packet rules also allow. Not sure why even internal network doesnt work with ANY.


    Ok, so TCP dump:


    21:09:18.914755 IP 166.137.137.201.53621 > 69.123.13.21.4500: NONESP-encap: isakmp: phase 2/others I oakley-quick[E]
    21:09:30.754790 IP 69.123.13.21.4500 > 166.137.137.201.53621: NONESP-encap: isakmp: phase 1 R ident
    21:09:57.946492 IP 69.123.13.21.4500 > 166.137.137.201.53621: UDP-encap: ESP(spi=0x07cfbdcc,seq=0x1), length 84
    21:10:01.950700 IP 69.123.13.21.4500 > 166.137.137.201.53621: NONESP-encap: isakmp: phase 2/others R inf[E]
    21:10:02.116753 IP 166.137.137.201.53621 > 69.123.13.21.4500: NONESP-encap: isakmp: phase 2/others I inf[E]



    and for the log some more"


    2010:09:26-21:09:20 vpn pluto[7109]: loading secrets from "/etc/ipsec.secrets"

    2010:09:26-21:09:20 vpn pluto[7109]: loaded PSK secret for ***.***.***.*** %any

    2010:09:26-21:09:20 vpn pluto[7109]: loaded private key from '***.y***.xx.pem'

    2010:09:26-21:09:20 vpn pluto[7109]: loading ca certificates from '/etc/ipsec.d/cacerts'

    2010:09:26-21:09:20 vpn pluto[7109]: loaded ca certificate from '/etc/ipsec.d/cacerts/Bundle_StartCA.pem'

    2010:09:26-21:09:20 vpn pluto[7109]: loaded ca certificate from '/etc/ipsec.d/cacerts/VPN Signing CA.pem'

    2010:09:26-21:09:20 vpn pluto[7109]: loading aa certificates from '/etc/ipsec.d/aacerts'

    2010:09:26-21:09:20 vpn pluto[7109]: loading ocsp certificates from '/etc/ipsec.d/ocspcerts'

    2010:09:26-21:09:20 vpn pluto[7109]: loading attribute certificates from '/etc/ipsec.d/acerts'

    2010:09:26-21:09:20 vpn pluto[7109]: Changing to directory '/etc/ipsec.d/crls'

    2010:09:26-21:10:10 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[8] 166.137.137.201:53621 #37: max number of retransmissions (2) reached STATE_MAIN_R1

    2010:09:26-21:10:37 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[8] 166.137.137.201:53621 #36: received Delete SA(0x07cfbdcc) payload: deleting IPSEC State #38

    2010:09:26-21:10:37 vpn pluto[7109]: id="2202" severity="info" sys="SecureNet" sub="vpn" event="Connection terminated" username="root" variant="ipsec" srcip="166.137.137.201" virtual_ip="10.242.5.1"

    2010:09:26-21:10:38 vpn pluto[7109]: ERROR: asynchronous network error report on eth1 for message to 166.137.137.201 port 53621, complainant 166.137.137.201: Connection refused [errno 111, origin ICMP type 3 code 3 (not authenticated)]

    2010:09:26-21:10:38 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[8] 166.137.137.201:53621 #36: received Delete SA payload: deleting ISAKMP State #36

    2010:09:26-21:10:38 vpn pluto[7109]: "D_REF_nHFNoRPxsa"[8] 166.137.137.201:53621: deleting connection "D_REF_nHFNoRPxsa" instance with peer 166.137.137.201 {isakmp=#0/ipsec=#0}

    2010:09:26-21:10:38 vpn pluto[7109]: ERROR: asynchronous network error report on eth1 for message to 166.137.137.201 port 53621, complainant 166.137.137.201: Connection refused [errno 111, origin ICMP type 3 code 3 (not authenticated)]

    2010:09:26-21:10:39 vpn pluto[7109]: listening for IKE messages

    2010:09:26-21:10:39 vpn pluto[7109]: forgetting secrets

    2010:09:26-21:10:39 vpn pluto[7109]: loading secrets from "/etc/ipsec.secrets"

    2010:09:26-21:10:39 vpn pluto[7109]: loaded PSK secret for ***.***.***.xx %any

    2010:09:26-21:10:39 vpn pluto[7109]: loaded private key from 'vpn.yozh.us.pem'

    2010:09:26-21:10:39 vpn pluto[7109]: forgetting secrets

    2010:09:26-21:10:39 vpn pluto[7109]: loading secrets from "/etc/ipsec.secrets"

    2010:09:26-21:10:39 vpn pluto[7109]: loaded PSK secret for 69.xx.xx.xx %any

    2010:09:26-21:10:39 vpn pluto[7109]: loaded private key from 'vpn.yozh.us.pem'

    2010:09:26-21:10:39 vpn pluto[7109]: loading ca certificates from '/etc/ipsec.d/cacerts'

    2010:09:26-21:10:39 vpn pluto[7109]: loaded ca certificate from '/etc/ipsec.d/cacerts/Bundle_StartCA.pem'

    2010:09:26-21:10:39 vpn pluto[7109]: loaded ca certificate from '/etc/ipsec.d/cacerts/VPN Signing CA.pem'

    2010:09:26-21:10:39 vpn pluto[7109]: loading aa certificates from '/etc/ipsec.d/aacerts'

    2010:09:26-21:10:39 vpn pluto[7109]: loading ocsp certificates from '/etc/ipsec.d/ocspcerts'

    2010:09:26-21:10:39 vpn pluto[7109]: loading attribute certificates from '/etc/ipsec.d/acerts'

    2010:09:26-21:10:39 vpn pluto[7109]: Changing to directory '/etc/ipsec.d/crls'



    I dont know what I`m doing work but L2TP over IPces is working fine..... Hate that
