PPOE interface with multiple addresses

If I'm reading your question correctly:

Under Interfaces and Routing - Interfaces you should have two interfaces setup

1) External - Your primary default static IP
2) Internal - Your internal static IP you assigned for your device

All your additional external IP's you've purchased from your ISP should be entered on the next tab - Additional Addresses and setup on the External Interface

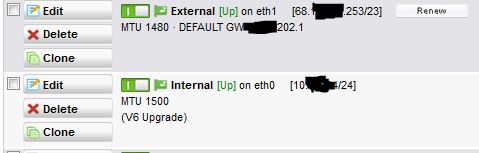

This is how I have setup my block of 8 IP's I purchased from my ISP plus the static IP I got with my PPPOE DSL Account.

Did you setup the additional addresses individually, each as a /32?  I usually also setup the primary address assigned to the WAN interface as a /32 as well if a static assignment.  This way you know for certain that it is using only that one address.  You may also want to take a look at your MASQ rule.

Did you setup the additional addresses individually, each as a /32?  I usually also setup the primary address assigned to the WAN interface as a /32 as well if a static assignment.  This way you know for certain that it is using only that one address.  You may also want to take a look at your MASQ rule.

@Scott_Klassen:

Right now only the address on de PPOE interface has a /32 address. The additional address have all been assigned with the correct subnetmask (/28). The address assigned to the PPOE interface has also been added as an additional address but also with the correct subnet mask of /28.

If I take a look at the interface tables they are in the correct order with the lowest ip of the additional address (same as the ppoe address) as the global and all the others as global secondary. So right now it look ok.

Not all of the additional IP addresses are assigned to the Sophos because I stille have some machine with the need of a direct public IP. These machine are then routed with a gateway ip that is the same as the first public ip on the sophos. I'm afraid that when I change the subnet of that ip (on the sophos) to /32 it will not let these machines communicate/route anymore.

Hi, Tr@xion, and welcome to the User BB!

The "correct" subnet for UTM Additional Addresses is always /32.  The address assigned to the Interface on the 'Interfaces' tab should not also be assigned on the 'Additional Address' tab (WebAdmin should not allow that, so I may have misunderstood you).

Clearly, you have a good background in networking, but I have the impression that you're trying to "fight" the powerful elegance of the WebAdmin interface.  I don't understand when you say:

Not all of the additional IP addresses are assigned to the Sophos because I stille have some machine with the need of a direct public IP. These machine are then routed with a gateway ip that is the same as the first public ip on the sophos. I'm afraid that when I change the subnet of that ip (on the sophos) to /32 it will not let these machines communicate/route anymore.

Please click on [Go Advanced] below and show us pictures of that configuration.

Cheers - Bob

Hi, Tr@xion, and welcome to the User BB!

The "correct" subnet for UTM Additional Addresses is always /32.  The address assigned to the Interface on the 'Interfaces' tab should not also be assigned on the 'Additional Address' tab (WebAdmin should not allow that, so I may have misunderstood you).

Clearly, you have a good background in networking, but I have the impression that you're trying to "fight" the powerful elegance of the WebAdmin interface.  I don't understand when you say:

Please click on [Go Advanced] below and show us pictures of that configuration.

Cheers - Bob

Hi Bob,

See the attachment on the configuration and an explanation.

Do you really have overlapping subnets on your Internal and External interfaces?

Not all of the additional IP addresses are assigned to the Sophos because I stille have some machine with the need of a direct public IP. These machine are then routed with a gateway ip that is the same as the first public ip on the sophos. I'm afraid that when I change the subnet of that ip (on the sophos) to /32 it will not let these machines communicate/route anymore.

Please show pictures of the configuration for this in WebAdmin.

Cheers - Bob

Do you really have overlapping subnets on your Internal and External interfaces?


Please show pictures of the configuration for this in WebAdmin.

Cheers - Bob

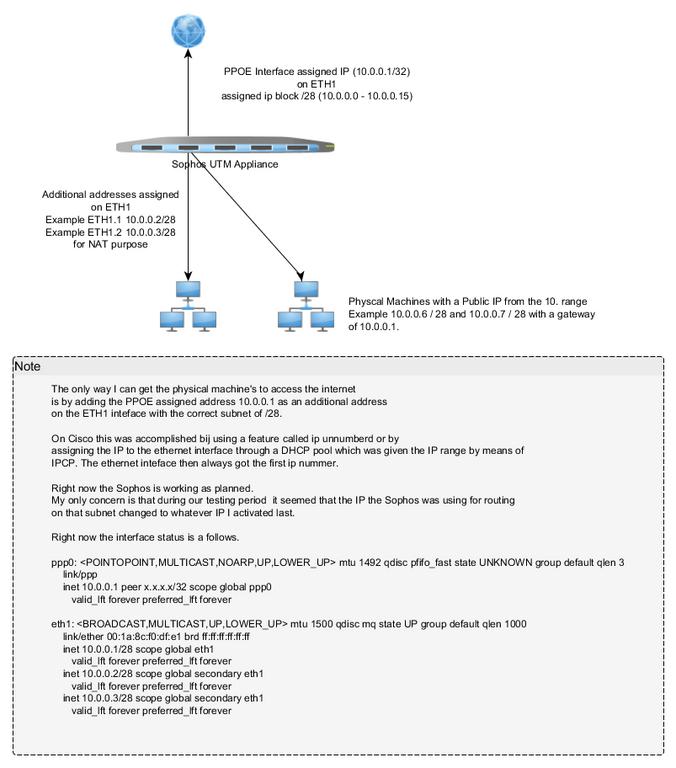

Below you will find the config (ip's are not real). Physical machine's are connected through a dedicated switch, which is connected to the Eth1 interface. These physical machine's are routed to the internet with a gateway 10.0.0.1. If I remove the additional 10.0.0.1 address from Eth1 than these machine's have no internet access. If i change the subnet to /32 these machines have no internet.

I have a working config equal to our old cisco config. The only problem is that the eth1: inet 1.0.0.1/28 scope global eth1 sometimes switches with one of the global secondary addresses. This only seems to happen when I turn on / off one of these addresses.

And that is what I want to prevent!

eth1:  mtu 1500 qdisc mq state UP group default qlen 1000

    link/ether 00:1a:8c:f0[:D]f:e1 brd ff:ff:ff:ff:ff:ff

    inet 1.0.0.1/28 scope global eth1

       valid_lft forever preferred_lft forever

    inet 1.0.0.6/28 scope global secondary eth1

       valid_lft forever preferred_lft forever

    inet 1.0.0.7/28 scope global secondary eth1

       valid_lft forever preferred_lft forever

    inet 1.0.0.4/28 scope global secondary eth1

       valid_lft forever preferred_lft forever

    inet 1.0.0.5/28 scope global secondary eth1

       valid_lft forever preferred_lft forever

    inet 1.0.0.2/28 scope global secondary eth1

       valid_lft forever preferred_lft forever



ppp0:  mtu 1492 qdisc pfifo_fast state UNKNOWN group default qlen 3

    link/ppp

    inet 1.0.0.1 peer x.x.x.x/32 scope global ppp0

       valid_lft forever preferred_lft forever

Your example shows that you're using the same subnet on two Interfaces.  Please click on [Go Advanced] below and attach a picture like this, leaving enough detail in the IPs to confirm that there's no overlap.

Cheers - Bob

Your example shows that you're using the same subnet on two Interfaces.  Please click on [Go Advanced] below and attach a picture like this, leaving enough detail in the IPs to confirm that there's no overlap.

Cheers - Bob

I will not go futher on this subject.

I'am not using the same subnet on an internal and external interface. I am talking about an PPOE interface and the interface to which it is bound. There are plenty examples about how to configure this.

My config is working fine, i just wanted a clarification about why the primary global address sometimes switches with a seemingly random global secondary.

It doesn't for others.

My comments were meant to be helpful, and I stand by them.  Sorry if you're feeling frustrated or if you took offense.

Cheers - Bob
