RED 50 – tagged VLAN und LAN auf NIC red1 möglich?

Stefan Hofmann

Hallo zusammen,

ich habe nun schon einige Zeit im Internet recherchiert, leider keine passende Lösung/Erklärung für mein Problem gefunden.

Nun hoffe ich durch meinen Beitrag von Eurem Schwarmwissen zu profitieren Blush



Wir haben folgende Anforderung, eigentlich nichts Wildes, aber irgendwie komme ich nicht weiter:

IST-Zustand seit Ende 2017:

  • Kunde hat einen Standort A mit einer UTM SG210 mit einem internen LAN 192.168.200.0/24 auf eth0
  • Standort B ist über einen RED Tunnel (RED50, NIC reds1) an die UTM angebunden
    • Betriebsmodus: Standard/Vereint
    • NIC auf reds1 (Auto-created by RED): 192.168.201.0/24

SOLL-Zustand:

Nun soll an Standort B WLAN (WLAN APs & Controller ist nicht von Sophos) eingeführt werden, hier müssen zwei SSIDs ausgestrahlt werden. Ein internes WLAN welches in 192.168.201.0/24 geht und ein Gast-WLAN welches in ein VLAN kommen soll.

Ich möchte keine Bridge für die Netze über beide Standorte haben um den Traffic besser steuern zu können.

Nun wäre die Anforderung an den RED-Tunnel das vorhandene LAN 192.168.201.0/24 auf reds1, welches an der RED50 auf LAN1 ist, in seiner aktuellen Form zu behalten.

Zusätzlich wurde eine VLAN-NIC mit der ID 30 (Gast-WLAN) auf der UTM auf der NIC reds1 konfiguriert. Einstellungen für DNS, DHCP, NAT, Firewall Regeln etc. wurden alle gesetzt.

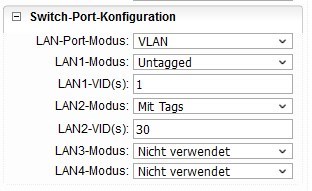

In der Konfiguration des RED-Tunnel habe ich aber nun mein Problem. Wenn ich nun den LAN-Port-Modus ändere auf VLAN und LAN1 auf untagged setze, muss ich eine LAN1-VID angeben. Port LAN1 der RED50 ist auf dem dortigen Switch auf Port1 (Untagged default VLAN 1).

Aktiviere ich die RED-Config so, erhalte ich nach dem Reboot der RED50 keinen Zugriff auf mein LAN 192.168.201.0/24.

Das VLAN 30 (Gast-WLAN) habe ich noch nicht in den Tunnel aufgenommen auf Grund meines ersten Problems.

Da ein RED-Tunnel eigentlich eine direkte Verbindung / langes LAN-Kabel darstellt, dachte ich hier wie wenn ich VLANs auf Switchen konfiguriert hätte: untagged wird das LAN 192.168.201.0/24 übertragen und tagged das VLAN 30 (WLAN-Gast)



Habe ich eine falsche Denke oder wie sieht die Config hier aus?

Hier noch kurz ein Screenshot meiner Config:

Vielen Dank für Eure Hilfe im Voraus.

Gruß

Stefan





This thread was automatically locked due to age.
Parents
  • +1

    Hallo,

    hier noch kurz die Auflösung der Thematik:

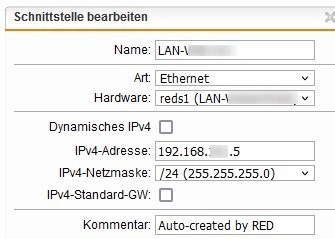

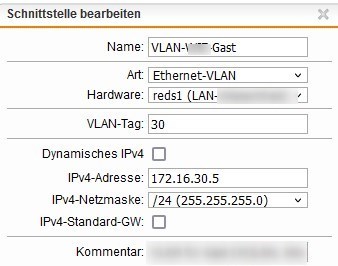

    Die wichtige Info, welche ich in keiner Hilfe bzw. HowTo von Sophos gefunden habe  (evtl. habe ich es auch überlesen) ist, dass sobald der LAN-Port-Mode auf VLAN geändert wird, darf die Art der LAN-Schnittstelle (wurde bei der Ersteinrichtung des RED-Tunnels 2017 durch den Assistenten erstellt) der UTM nicht mehr ETHERNET sein, sondern muss auf ETHERNET-VLAN mit der entsprechenden VLAN-ID geändert werden. Erst dann funktionierte die Kommunikation wieder.

    D.h. abschließend sind nun die beiden Netzwerke für den Standort B als ETHERNET-VLAN und der VLAN-ID auf dem Interface reds1 gebunden und das alles ohne Bridge.

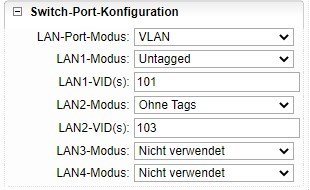

    Die VLAN Tags wurden nochmal überdacht und geändert für eine bessere/übersichtlichere Organisation. Die VLANs sollten auf Kundenwunsch auf zwei Schnittstellen der RED50 aufgeteilt werden.

    und vielen Dank für Eure Hilfe.

    Gruß

Reply
  • +1

    Hallo,

    hier noch kurz die Auflösung der Thematik:

    Die wichtige Info, welche ich in keiner Hilfe bzw. HowTo von Sophos gefunden habe  (evtl. habe ich es auch überlesen) ist, dass sobald der LAN-Port-Mode auf VLAN geändert wird, darf die Art der LAN-Schnittstelle (wurde bei der Ersteinrichtung des RED-Tunnels 2017 durch den Assistenten erstellt) der UTM nicht mehr ETHERNET sein, sondern muss auf ETHERNET-VLAN mit der entsprechenden VLAN-ID geändert werden. Erst dann funktionierte die Kommunikation wieder.

    D.h. abschließend sind nun die beiden Netzwerke für den Standort B als ETHERNET-VLAN und der VLAN-ID auf dem Interface reds1 gebunden und das alles ohne Bridge.

    Die VLAN Tags wurden nochmal überdacht und geändert für eine bessere/übersichtlichere Organisation. Die VLANs sollten auf Kundenwunsch auf zwei Schnittstellen der RED50 aufgeteilt werden.

    und vielen Dank für Eure Hilfe.

    Gruß

Children
