Site-to-Site VPN to Windows Azure

dsidler
Hi all

Wondering if anyone successfully created a site-to-site VPN to Azure's new Virtual Network.

Tried several options based on the Cisco and Juniper configs provided by MSFT, but to no avail. Usually stuck with a "no connection has been authorized with policy=PSK" message.

Running 8.3 on a UTM-120.

Cheers,
Dan


This thread was automatically locked due to age.
  • 0
    I've confirmed that the exact number of characters has been entered (50).
  • 0
    It might be the password, but we'd need to look at all of the log lines from one failed connection attempt.

    Cheers - Bob

    Sorry for any short responses!  Posted from my iPhone.

    Sophos UTM Community Moderator
    Sophos Certified Architect - UTM
    Sophos Certified Engineer - XG
    Gold Solution Partner since 2005
    MediaSoft, Inc. USA
  • 0
    Hi,

    I'm having the same issue that was posted initially:

    2012:07:13-17:32:42 asg-mtl pluto[24404]: packet from 168.62.36.83:1032: received Vendor ID payload [MS NT5 ISAKMPOAKLEY 00000008]
    2012:07:13-17:32:42 asg-mtl pluto[24404]: packet from 168.62.36.83:1032: ignoring Vendor ID payload [RFC 3947]
    2012:07:13-17:32:42 asg-mtl pluto[24404]: packet from 168.62.36.83:1032: ignoring Vendor ID payload [draft-ietf-ipsec-nat-t-ike-02_n]
    2012:07:13-17:32:42 asg-mtl pluto[24404]: packet from 168.62.36.83:1032: ignoring Vendor ID payload [FRAGMENTATION]
    2012:07:13-17:32:42 asg-mtl pluto[24404]: packet from 168.62.36.83:1032: ignoring Vendor ID payload [MS-Negotiation Discovery Capable]
    2012:07:13-17:32:42 asg-mtl pluto[24404]: packet from 168.62.36.83:1032: ignoring Vendor ID payload [Vid-Initial-Contact]
    2012:07:13-17:32:42 asg-mtl pluto[24404]: packet from 168.62.36.83:1032: ignoring Vendor ID payload [IKE CGA version 1]
    2012:07:13-17:32:42 asg-mtl pluto[24404]: packet from 168.62.36.83:1032: initial Main Mode message received on xx.xx.xx.xx:500 but no connection has been authorized with policy=PSK
    2012:07:13-17:32:43 asg-mtl pluto[24404]: packet from 72.21.209.225:500: received Vendor ID payload [Dead Peer Detection]

    Any ideas?

    IKE encryption: AES 128
    IKE authentication:SHA1
    IKE SA: 28800
    IKE DH: Group 2: MODP 1024

    IPSec encryption: AES 128
    IPSec authentication:SHA1
    IPSec SA: 3600
    IPSec PFS: Group 2: MODP 1024
  • 0
    I've opened a support request with Astaro.  I'll post back once I get more information.  I was hoping to find out if anyone else had been successful.
  • 0

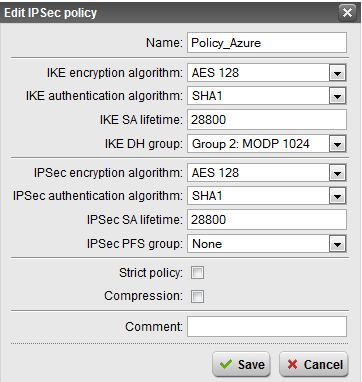

    Hi, Astaro support was able to get things up and running for me.  The trick is to use a respond only gateway to azure and the policies need to match the following:

    Gateway:
    Gateway type: response only


    IKE encryption: AES 128
     IKE authentication:SHA1
     IKE SA: 28800
     IKE DH: Group 2: MODP 1024

    IPSec encryption: AES 128
     IPSec authentication:SHA1
     IPSec SA: 28800
     IPSec PFS: None

    You will also need to enable probing of preshared keys on the advanced tab.

    Hopefully this helps someone else.
  • 0
    Super, Corehealth!  Thanks for taking the time to document the solution you found!

    Cheers - Bob

    Sophos UTM Community Moderator
    Sophos Certified Architect - UTM
    Sophos Certified Engineer - XG
    Gold Solution Partner since 2005
    MediaSoft, Inc. USA
  • 0
    hello, i just made the settings you told above.

    the tunnel is working, i can ping the server in the azure cloud with its internal ip.

    but in the ipsec log i have now these log entries all the time.

    2012:08:08-08:12:08 asg-2 pluto[18075]: packet from 188.21.192.134:500: received Vendor ID payload [RFC 3947]
    2012:08:08-08:12:08 asg-2 pluto[18075]: packet from 188.21.192.134:500: ignoring Vendor ID payload [draft-ietf-ipsec-nat-t-ike-03]
    2012:08:08-08:12:08 asg-2 pluto[18075]: packet from 188.21.192.134:500: ignoring Vendor ID payload [draft-ietf-ipsec-nat-t-ike-02]
    2012:08:08-08:12:08 asg-2 pluto[18075]: packet from 188.21.192.134:500: ignoring Vendor ID payload [draft-ietf-ipsec-nat-t-ike-02_n]
    2012:08:08-08:12:08 asg-2 pluto[18075]: packet from 188.21.192.134:500: ignoring Vendor ID payload [16f6ca16e4a4066d83821a0f0aeaa862]
    2012:08:08-08:12:08 asg-2 pluto[18075]: packet from 188.21.192.134:500: ignoring Vendor ID payload [draft-ietf-ipsec-nat-t-ike-00]
    2012:08:08-08:12:08 asg-2 pluto[18075]: packet from 188.21.192.134:500: received Vendor ID payload [Dead Peer Detection]
    2012:08:08-08:12:08 asg-2 pluto[18075]: "S_Tunnel_Azure"[20726] 188.21.192.134 #24163: responding to Main Mode from unknown peer 188.21.192.134
    2012:08:08-08:12:08 asg-2 pluto[18075]: "S_Tunnel_Azure"[20726] 188.21.192.134 #24163: Oakley Transform [DES_CBC (64), HMAC_MD5, MODP_768] refused due to insecure key_len and enc. alg. not listed in "ike" string
    2012:08:08-08:12:08 asg-2 pluto[18075]: "S_Tunnel_Azure"[20726] 188.21.192.134 #24163: no acceptable Oakley Transform
    2012:08:08-08:12:08 asg-2 pluto[18075]: "S_Tunnel_Azure"[20726] 188.21.192.134 #24163: sending notification NO_PROPOSAL_CHOSEN to 188.21.192.134:500


    2012:08:08-08:12:08 asg-2 pluto[18075]: "S_Tunnel_Azure"[20726] 188.21.192.134: deleting connection "S_Tunnel_Azure"[20726] instance with peer 188.21.192.134 {isakmp=#0/ipsec=#0}


    i have attached the screenshots of the config.

    any ideas?


    kind regards,

    sebastian
  • 0
    Have you selected 'Enable probing of preshared keys' at the bottom of the 'Advanced' tab in 'IPsec'?

    Cheers - Bob

    Sophos UTM Community Moderator
    Sophos Certified Architect - UTM
    Sophos Certified Engineer - XG
    Gold Solution Partner since 2005
    MediaSoft, Inc. USA
  • 0
    I have tried also to create a IPSEC Connection between Azure and my Firewall, i use the settings from corehealth - but i have got the following errors...

    2013:02:24-19:21:49 FW pluto[14323]: loading secrets from "/etc/ipsec.secrets"

    2013:02:24-19:21:49 FW pluto[14323]: loaded PSK secret for 176.9.87.*** %any

    2013:02:24-19:21:49 FW pluto[14323]: added connection description "S_toAZURE"

    2013:02:24-19:21:49 FW pluto[14323]: packet from 168.63.73.***:500: received Vendor ID payload [MS NT5 ISAKMPOAKLEY 00000008]

    2013:02:24-19:21:49 FW pluto[14323]: packet from 168.63.73.***:500: received Vendor ID payload [RFC 3947]

    2013:02:24-19:21:49 FW pluto[14323]: packet from 168.63.73.***:500: ignoring Vendor ID payload [draft-ietf-ipsec-nat-t-ike-02_n]

    2013:02:24-19:21:49 FW pluto[14323]: packet from 168.63.73.***:500: ignoring Vendor ID payload [FRAGMENTATION]

    2013:02:24-19:21:49 FW pluto[14323]: packet from 168.63.73.***:500: ignoring Vendor ID payload [MS-Negotiation Discovery Capable]

    2013:02:24-19:21:49 FW pluto[14323]: packet from 168.63.73.***:500: ignoring Vendor ID payload [Vid-Initial-Contact]

    2013:02:24-19:21:49 FW pluto[14323]: packet from 168.63.73.***:500: ignoring Vendor ID payload [IKE CGA version 1]

    2013:02:24-19:21:49 FW pluto[14323]: "S_toAZURE"[1] 168.63.73.*** #1: responding to Main Mode from unknown peer 168.63.73.***

    2013:02:24-19:21:49 FW pluto[14323]: "S_toAZURE"[1] 168.63.73.*** #1: NAT-Traversal: Result using RFC 3947: no NAT detected

    2013:02:24-19:21:49 FW pluto[14323]: "S_toAZURE"[1] 168.63.73.*** #1: Peer ID is ID_IPV4_ADDR: '168.63.73.***'

    2013:02:24-19:21:49 FW pluto[14323]: "S_toAZURE"[1] 168.63.73.*** #1: sent MR3, ISAKMP SA established

    2013:02:24-19:21:50 FW pluto[14323]: "S_toAZURE"[1] 168.63.73.*** #1: cannot respond to IPsec SA request because no connection is known for 172.30.30.0/24===176.9.87.***[176.9.87.***]...168.63.73.***[168.63.73.***]===172.21.0.0/16

    2013:02:24-19:21:50 FW pluto[14323]: "S_toAZURE"[1] 168.63.73.*** #1: sending encrypted notification INVALID_ID_INFORMATION to 168.63.73.***:500

    2013:02:24-19:21:50 FW pluto[14323]: "S_toAZURE"[1] 168.63.73.*** #1: cannot respond to IPsec SA request because no connection is known for 172.30.30.0/24===176.9.87.***[176.9.87.***]...168.63.73.***[168.63.73.***]===192.168.168.0/24

    2013:02:24-19:21:50 FW pluto[14323]: "S_toAZURE"[1] 168.63.73.*** #1: sending encrypted notification INVALID_ID_INFORMATION to 168.63.73.***:500

    2013:02:24-19:21:51 FW pluto[14323]: "S_toAZURE"[1] 168.63.73.*** #1: Quick Mode I1 message is unacceptable because it uses a previously used Message ID 0x01000000 (perhaps this is a duplicated packet)

    2013:02:24-19:21:51 FW pluto[14323]: "S_toAZURE"[1] 168.63.73.*** #1: sending encrypted notification INVALID_MESSAGE_ID to 168.63.73.***:500

    2013:02:24-19:21:51 FW pluto[14323]: "S_toAZURE"[1] 168.63.73.*** #1: Quick Mode I1 message is unacceptable because it uses a previously used Message ID 0x02000000 (perhaps this is a duplicated packet)

    Any idea?

    Regards
    Armin
  • 0
    Hi, Armin, and welcome to the User BB!

    Please [Go Advanced] below and attach a picture of the Remote Gateway definition.

    Cheers - Bob

    Sophos UTM Community Moderator
    Sophos Certified Architect - UTM
    Sophos Certified Engineer - XG
    Gold Solution Partner since 2005
    MediaSoft, Inc. USA
