[v9]Help with QoS configuration

wingman
Hi All

I am trying to set up QoS for my network. I have an AP-10 with two SSID( Guest and trust users). I have therefore set up the following  configuration
(v9.044-33) has qos broken but the config should work on previous versions

Zone 1 users are : vlan 10 192.168.2.x/24
Guest  users are : vlan 20 172.16.1.x/24

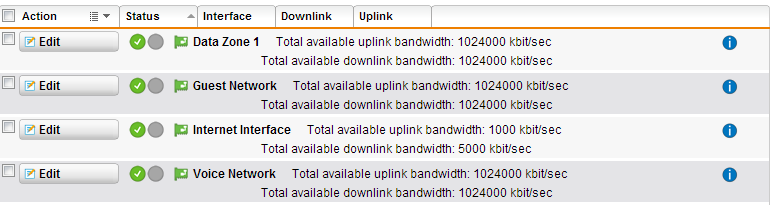

Internet interface (only Upload Optimizer checked)
Downlink kbit/sec:5000
Uplink kbit/sec:1000

Zone 1 interface (only Upload Optimizer,Limit uplink checked)
Downlink kbit/sec:1024000
Uplink kbit/sec:1024000

Zone 1 interface (only Upload Optimizer,Limit uplink checked)
Downlink kbit/sec:1024000
Uplink kbit/sec:1024000



Note – You can only assign up to 90 % of the entire available bandwidth to a bandwidth pool. The gateway always reserves 10 % of the bandwidth for so-called unshaped traffic. I therefore configured my qos as if the available BW is 4608kbit/sec

Traffic Selector
#######################################
Source: Internet
Destination: zone 1
AF31 Application for Trusted Users  Standard mode proxy ,HTTP
example: DNS, VOIP,streaming protocols,

AF21 Application for Trusted Users   Standard mode proxy ,HTTP
example: HTTP, ftp,pop

AF11 Application for Trusted Users  - Standard mode proxy ,HTTP
example: CIFS,AFP,apple update, bit torrent,torrent,windows update etc

Guest network   -Transparent mode Proxy, HTTP
Source:Internet
Service:Any:
Destination: Guest network

Bandwidth Pool
#######################################
Bound to Interface Zone 1

Name: AF31 Guarantee Bandwidth Pool
position: 1
Bandwidth : 2073 kibts/sec (45% of bandwidth)
no upper BW limit set
Traffic selector: AF31 Application for Trusted Users

Name:AF21 Guarantee Bandwidth Pool
Priority: 2
Bandwidth: 1840 kibts/sec (40% of bandwidth)
no upper BW limit set
Traffic selector: AF21 Application for Trusted Users

Name: AF11 Guarantee Bandwidth Pool
position: 3
Bandwidth : 690 kibts/sec (25% of bandwidth)
Traffic selector: AF11 Application for Trusted Users

Bound to Interface Guest

Name: Throttle Guest Network Traffic
position: 1
Bandwidth : 1
upper limit: 1000kbi/sec
Traffic selector: Guest Network

Thanks


This thread was automatically locked due to age.
  • 0
    Looks nice.  I haven't used Application Control much, so this is one of the first practical examples I've seen.

    Cheers - Bob
  • 0
    william have you tested this at alll (qos with app control). I am on version 9.004-33 at the moment and qos is broken so not sure if it works . The main questions I have are :

    1) If traffic matches "AF31 Application for Trusted Users" (for example if the application is VOIP related) ,then there is a 2073 BW guaranteed. (that means that other traffic may be limited (for example torrent ) in order to get 2073 kbit/sec foR AF31 Application for Trusted Users
    2)If no other traffic than torrent is being used (AF11 Application for Trusted Users), the torrent can use all bandwidth. However, if traffic from other class (for example HTTP) begins,then HTTP should get 1840kbits/sec and torrent traffic will be limited
    3) Zone 1 users get traffic prioritization over guest users (i think this should work as I don't have any "Guaranteed Bandwidth" set (is set to 1kbit/sec)
  • 0
    I don't have naything that elaborate setup but ehre's what i do have:

    I ahve auto qos and uplink limiting on all interfaces.  interfaces are set to 50/10.  I do have ipsec guarenteed 2 megabits out on the external interface if sourced from my "sick computer" interface.  This interface is for sick computers that i work on but also for my Sprint Airave.  Here's what i've seen:
